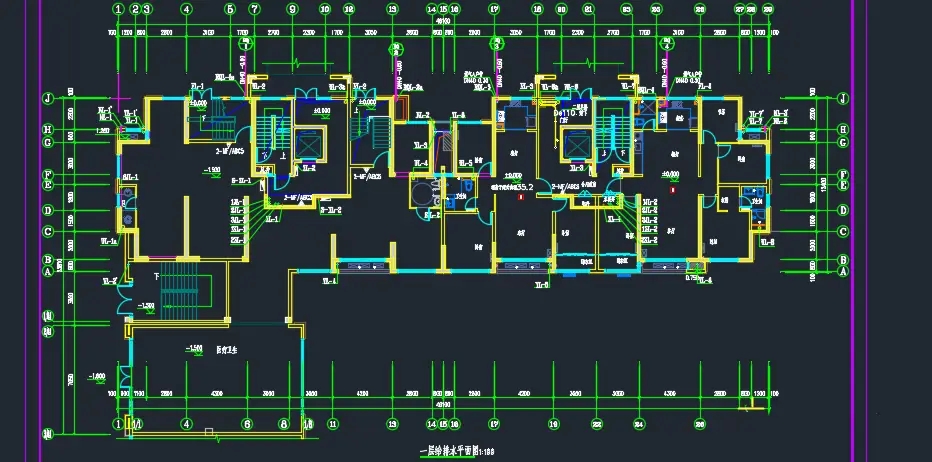

上图是某小区的一层给排水平面图，那么我们如何计算出各个规格的管材的用量呢？请看下文。

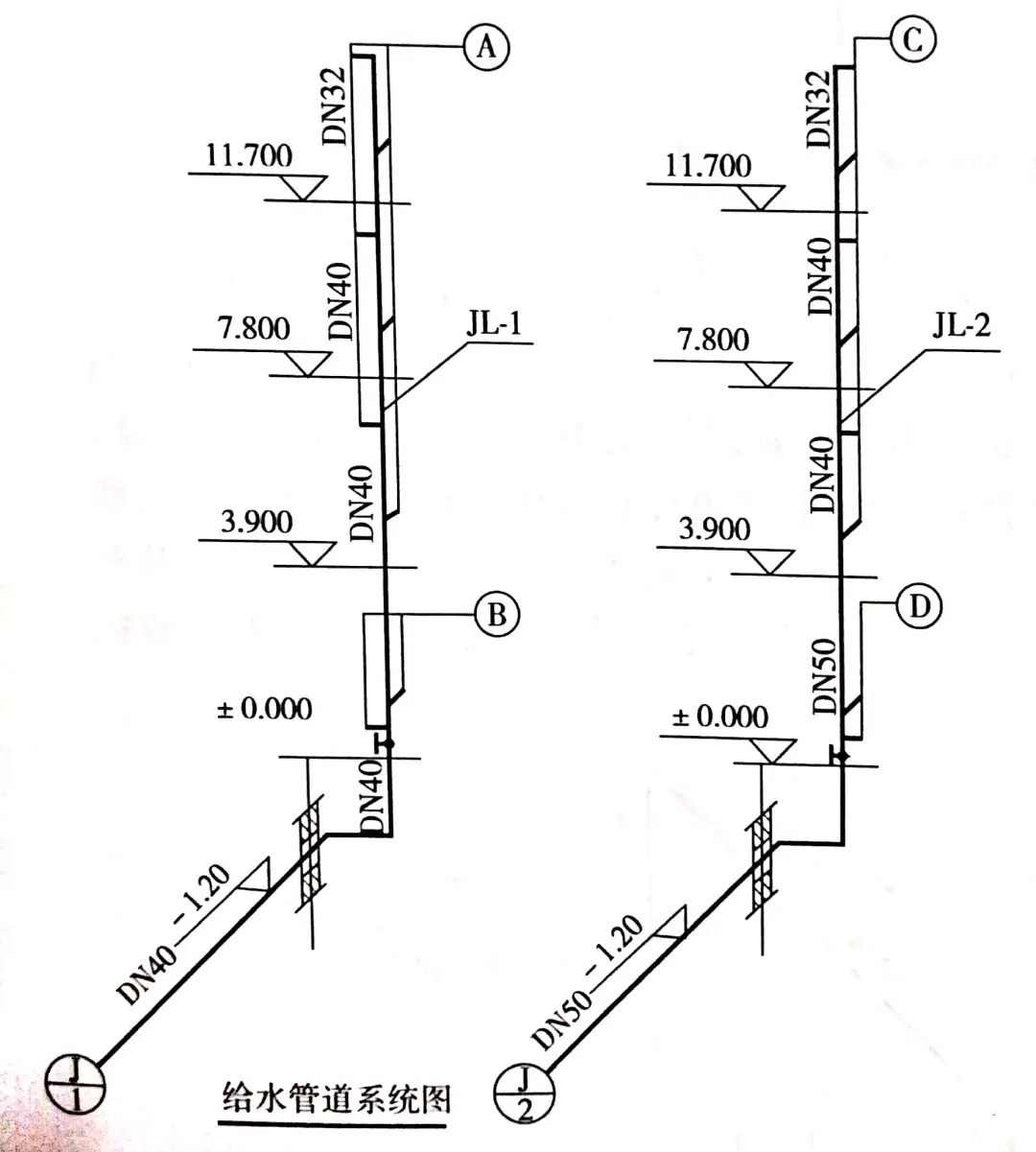

由上图得知，共有给水立管2根：JL-1，JL-2，其中二管起点标高均为-1.2米，说明DN40和DN50的管道为埋地敷设，埋深为-1.2米。

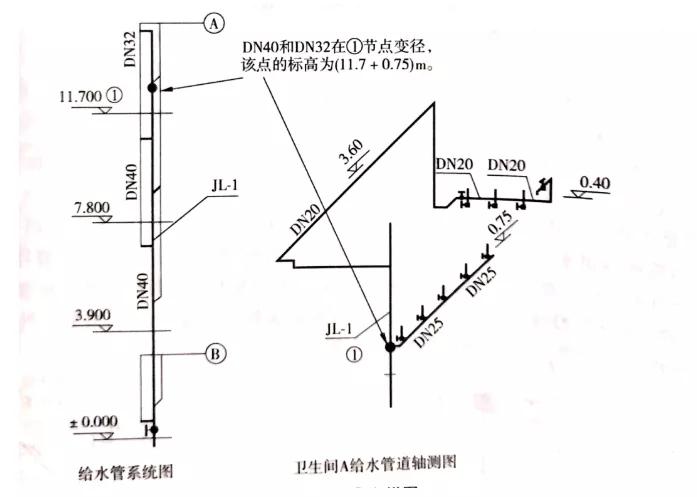

由图2，我们来计算一下DN40管材的长度：

①：三楼标高：据图所知为11.7米，均为DN40管道；

②：由图2的卫生间A给水管道轴测图，可知节点①位置在11.7米以上0.75米处，此处以下也为DN40管道；

3：不要忽略埋深长度：1.2米。

因此，DN40的长为：11.7+0.75+1.2=13.65米。

我们也可以计算出DN32管的长度：

1：由图2的卫生间A给水管道轴测图，DN20管子的标高为3.6米=DN32。

2：但是3.6米不完全是DN32的管子，其中还有0.75米是DN40的长度。

最后得出，DN32管道的长度为：3.6-0.75=2.85米。

有关支管计算如下

立管计算相对简单，我们来简要阐述下相对复杂的支管计算。

有关支管计算的两条要点：

1：水平支管长度从平面图量取，垂直支管按标高差计算，切忌不要在轴测图（图2）上量取水平支管长度，因为轴测图不代表水平管的实际长度。

2：在平面图量取时，需要知道图纸的比例。

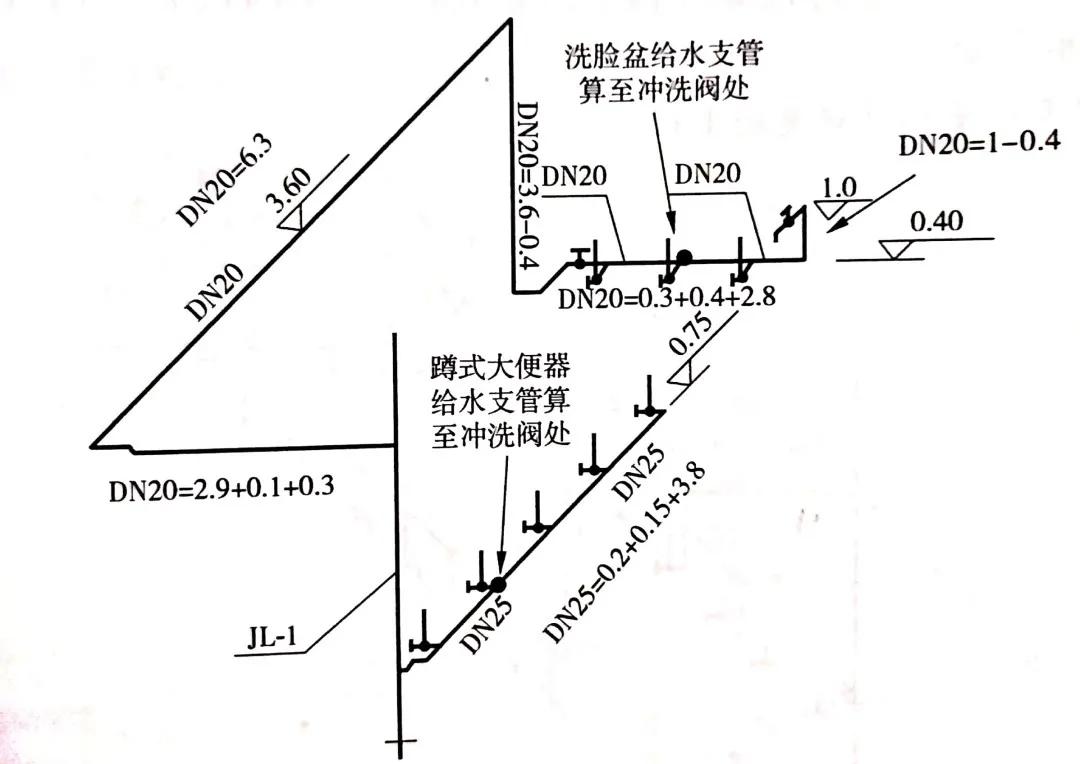

来看下图：

考虑到方便起见以及图纸比例问题，部分管材长度标注在上图。

DN25管长为：0.2+0.15+3.8=4.15米（由三段组成）

DN20管材长度：

1: 2.9+0.1+0.3=3.3米（由三段组成）；

2: 6.3米；

3: 3.6-0.4=3.2米（标高相减）；

4：0.3+0.4+2.8=3.5米（由三段组成）；

5: 1-0.4=0.6米

DN20管总长为：上述总和 3.3+6.3+3.2+3.5+0.6=16.9米。
